石英晶體振蕩器
- 編號：65399297
- 頻率：165MHz
- 尺寸：5.0x3.2mm
EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振
EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振，日本進口晶振，EPSON愛普生株式會社，型號：VG5032EDN，編碼為：X1G0049110019，頻率為：165.000000MHz，小體積晶振尺寸：5.0x3.2mm，六腳貼片晶振，V...
TXC,NDK,希華.jpg)
EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振，日本進口晶振，EPSON愛普生株式會社，型號：VG5032EDN，編碼為：X1G0049110019，頻率為：165.000000 MHz，小體積晶振尺寸：5.0x3.2mm，六腳貼片晶振，VCXO壓控晶體振蕩器，LV-PECL輸出差分晶振，有源晶振，石英晶振，具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低耗能，低損耗，低電平等特點。廣泛應用于：通訊設備，無線網絡，藍牙模塊，物聯網，GPS定位晶振，安防設備，儀器儀表，消費電子，路由器/交換機，物聯網等應用。
格發TXC,NDK,希華.jpg)

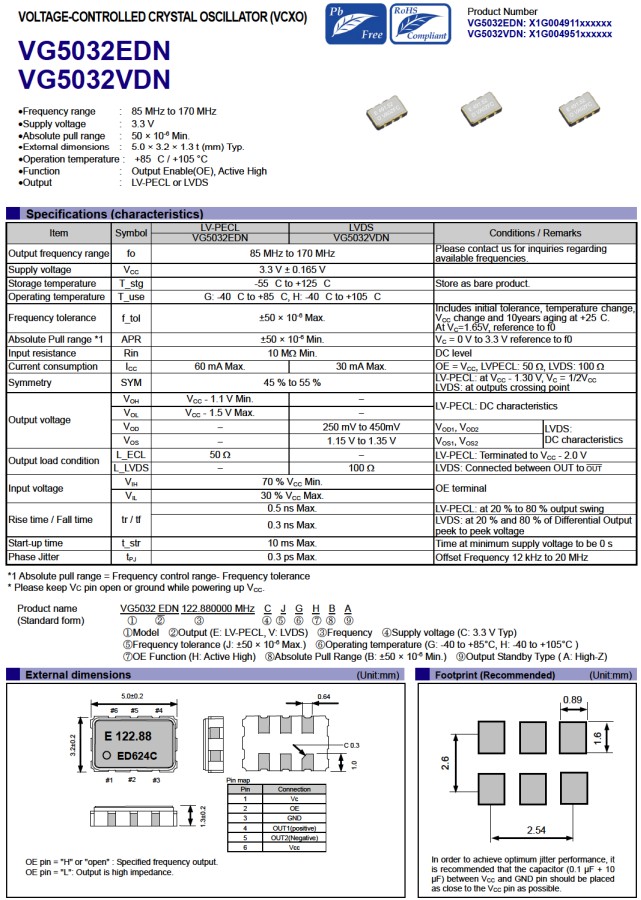

EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振，參數表
| 項目 | 符號 |
VG5032EDN LV-PECL |
VG5032VDN LVDS |
條件 | |
| 輸出頻率范圍 | f0 | 85 MHz ~ 170 MHz | 請聯系我們以便獲取其它可用頻率的相關信息 | ||
| 電源電壓 | VCC | 3.3 V ± 0.165 V | |||
| 儲存溫度范圍 | T_stg | -55 °C to +125 °C | 裸存 | ||
| 工作溫度范圍 | T_use | G: -40 °C to +85 °C, H: -40 °C to +105 °C | |||
| 頻率穩定度 | f_tol | ±50 × 10-6 Max. | 頻率老化包含（10年） | ||
| 絕對頻率控制范圍 | APR | ±50 × 10-6 Min | Vc= 1.65 V ±1.65 V | ||
| 輸入電阻 | Rin | 10 MΩ Min. | DC 級別 | ||
| 功耗 | ICC | 60 mA Max. | 30 mA Max. | OE=Vcc, LVPECL: 50Ω, LVDS: 100Ω | |
| 占空比 | SYM | 45 % ~ 55 % | LV-PECL: at Vcc-1.30 V, VC=1/2Vcc LVDS: at outputs crossing point | ||
| 輸出電壓 | VOH | Vcc-1.1 V Min | - | LV-PECL: DC 特征 | |
| VOL | Vcc-1.5 V Max | - | |||
| VOD | - | 250 mV to 450mV | VOD1, VOD2 | LVDS: DC 特征 | |
| VOS | - | 1.15 V to 1.35 V | VOS1, VOS2 | ||
| 輸出負載條件 | L_ECL | 50Ω | - | LV-PECL: 終止于 VCC -2.0 V | |
| L_LVDS | - | 100Ω | LVDS: 終止于 OUT - OUT | ||
| 輸入電壓 | VIH | 70 % VCC Min. | OE 終端 | ||
| VIL | 30 % VCC Max. | ||||
| 上升時間/下降時間 | tr / tf | 0.5 ns Max. | LV-PECL: 20% ~ 80% (VOH-VOL) | ||
| 0.3 ns Max. | LVDS：0%至80%的差分輸出峰到峰 | ||||
| 振蕩啟動時間 | t_str | 10 ms Max. | 在電源電壓最低時,所需時間為0秒 | ||
| 相位抖動 | tPJ | 0.3 ps Typ. | 抵消頻率：12 kHz ~ 20 MHz | ||
EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振
常用的差分晶振輸出均屬于方波，輸出功率比較大，驅動能力較強，但諧波分量非常多。這兩種輸出模式是差分晶振的輸出邏輯，兩者的相位剛好相反，因此它們能夠組成更高性能的系統，同時還能消除共模噪聲。常用的差分晶振輸出：例如PECL，LVDS，HCSL，可以滿足高速數據傳輸，應用于高速計算機，數字通信系統，雷達，測量?jī)x器，頻率合成器等。
| 愛普生晶振 | 型號 | 頻率 | 尺寸 | 輸出 | 電壓 |
| X1G0049110005 | VG5032EDN | 130.031746 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110006 | VG5032EDN | 148.351600 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110007 | VG5032EDN | 100.000000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110008 | VG5032EDN | 102.253100 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110009 | VG5032EDN | 120.000000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110010 | VG5032EDN | 122.880000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110011 | VG5032EDN | 153.600000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110012 | VG5032EDN | 125.000000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110013 | VG5032EDN | 155.520000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110014 | VG5032EDN | 156.250000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110015 | VG5032EDN | 150.000000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110016 | VG5032EDN | 160.000000 MHz | 貼片石英晶振 | LV-PECL | 3.135 to 3.465 V |
| X1G0049110017 | VG5032EDN | 148.500000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110018 | VG5032EDN | 161.132800 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110019 | VG5032EDN | 165.000000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110020 | VG5032EDN | 92.000000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110021 | VG5032EDN | 97.792000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110022 | VG5032EDN | 98.304000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110024 | VG5032EDN | 106.250000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110025 | VG5032EDN | 108.000000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110030 | VG5032EDN | 100.000000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0049110031 | VG5032EDN | 122.880000 MHz | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
