Abracon晶振,ABM12-115-26.000MHZ-T3晶振,ABM12M無源晶振

編號：19559903
頻率：24~52MHz

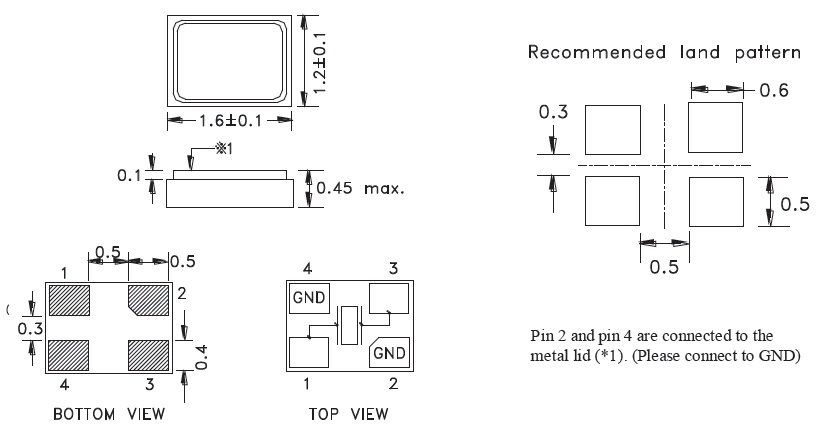

尺寸：1.6*1.2*0.4mm

Abracon晶振, ABM12-115-26.000MHZ-T3晶振,ABM12M無源晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身小...

Abracon晶振,ABM12-115-26.000MHZ-T3晶振,ABM12M無源晶振

制造商	艾博康晶振	產地	美國	產品編碼	ABM12-115-26.000MHZ-T3
頻率	26MHz	負載	4.0pF	溫度范圍	-40~ +125℃
頻率偏差	±10ppm	封裝	金屬面貼片	尺寸	1.61.20.4mm

艾博康晶振集團主要以晶振Crystal,SMD晶振,水晶振動子,三端穩壓管,LED照明,高壓電容器,薄膜電容器等產品的生產與開發,在于2013年開始處理,軟件的開發,今后在有線、無線通信設備的本公司商品化目標.今后更能迅速滿足市場的需求,不斷提高晶振精度及擴展晶振頻率范圍.目前針對中國市場主要以壓控晶振,溫補晶振,壓控溫補晶振,高精度晶振,無源晶振,石英晶體諧振器,有源晶振系列產品作為主打的晶振廠家.

晶振項目	符號	產品規格
標稱頻率	f_nom	24~52MHz
頻率公差	ppm	±10ppm
負載電容	CL

		4.0pF
串聯電阻（ESR）	R1	70kΩ Max.
絕對最大驅動電平	DLmax.	0.5μW Max.
驅動電平	DL	0.1μW typ.
并聯電容	C ₀	1.0pF typ.
頻率老齡化	f_age	±3x 10^-6/Year
工作溫度	T_use	−40ºC to +125ºC
儲藏溫度	T_stg	−55ºC to +125ºC

噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發石英晶振功能失常或擊穿的閉門或雜散現象.

電源線路

　　電源的線路阻抗應盡可能低.

輸出負載

　　建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致進口晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

抗沖擊

　　貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.

輻射

　　暴露于輻射環境會導致石英晶振性能受到損害,因此應避免照射.

化學制劑/pH值環境

　　請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.

粘合劑

　　請勿使用可能導致小尺寸1612mm晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)

　　對員工進行環境保護知識培訓,提高其環境意識,建立環境職責,自覺改進、預防對環境的負面影響.在對石英晶振,貼片晶振,壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO)壓電石英晶振元器件的全過程中努力節能降耗,實現資源消耗最小化.對產生環境影響的活動做出及時反應,并對可能產生環境負面影響的活動做出預防.

　　艾博康晶振集團減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.

　　保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和與強生公司全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的石英晶體諧振器,晶體振蕩器,石英晶體振蕩器等產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
