- 編號：29563931
- 頻率：25MHZ
- 尺寸：3.2*2.5mm

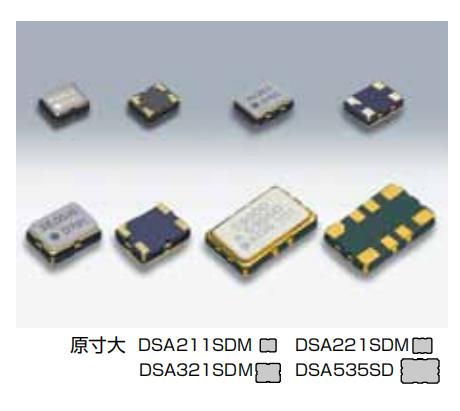

DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振
DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振，尺寸為3225mm,頻率為25MHZ,電壓1.7~3.3V，KDS晶振，日本進口晶振，TCXO振蕩器，有源晶振，低電壓晶振，GPS全球導航定位系統晶振，無線通信晶振，智能手機晶振，網...
DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振，尺寸為3225mm,頻率為25MHZ,電壓1.7~3.3V，KDS晶振，日本進口晶振，TCXO振蕩器，有源晶振，低電壓晶振，GPS全球導航定位系統晶振，無線通信晶振，智能手機晶振，網絡設備晶振，超小型晶振，貼片振蕩器，1XTV40000JCA晶振。1XTV50000JBA溫補晶振產品主要應用于手機(W-CDMA HSPA)、GPS導航系統、適合產業用無線通信設備等，以及廣泛用于網絡，電子，物聯網等領域。DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振

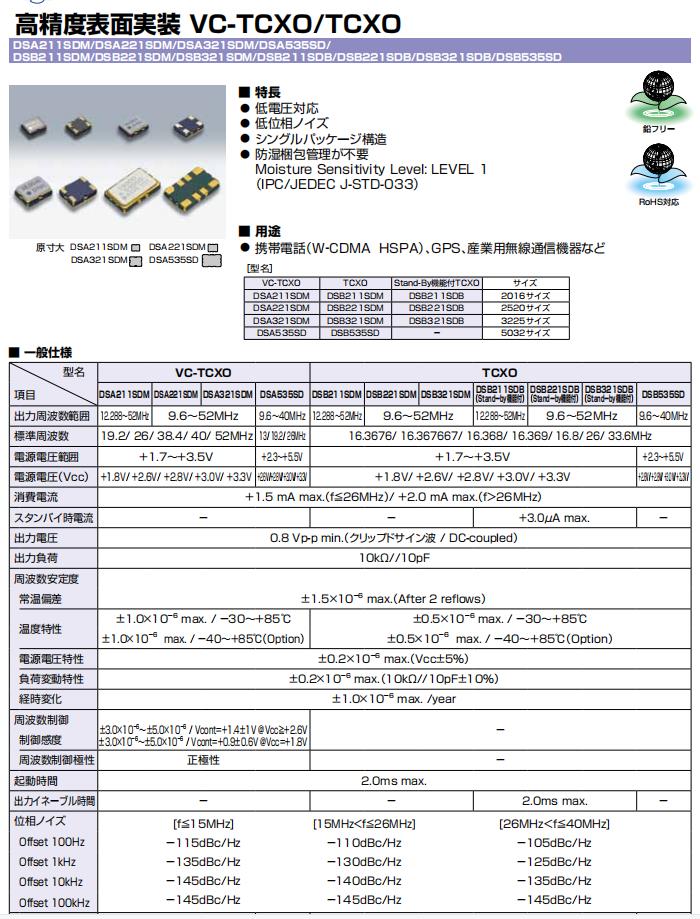

DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振 參數表
| 型名 | VC-TCXO | ||||
| 項目 | DSA211SDM | DSA221SDM | DSA321SDM | DSA535SD | |
| 輸出頻率范圍 | 12.288~52MHz | 9.6~52MHz | 9.6~40MHz | ||
| 標準頻率 | 19.2/ 26/ 38.4/ 40/ 52MHz | 13/ 19.2/ 26MHz | |||
| 電源電壓范圍 | ＋1.7~＋3.5V | ＋2.3~＋5.5V | |||
| 電源電壓(VCC) | ＋1.8V/＋2.6V/＋2.8V/＋3.0V/＋3.3V | ＋2.6V/＋2.8V/＋3.0V/＋3.3V | |||
| 消耗電流 | ＋1.5 mA max. (f≦26MHz)/ ＋2.0 mA max. (f＞26MHz) | ||||
| 待機電流 | − | ||||
| 輸出電壓 | 0.8 Vp-p min. (クリップドサイン波 / DC-coupled) | ||||
| 輸出負荷 | 10kΩ//10pF | ||||
| 頻率穩定性 | ±1.5×10−6 max. (After 2 reflows) | ||||
| 常溫偏差 | |||||
| 溫度特性 | |||||
| ±1.0×10−6 max. / −30?＋85℃ | |||||
| 電源電壓特性 | ±1.0×10−6 max. / −40?＋85℃(Option) | ||||
| 負載變動特性 | ±0.2×10−6 max. (VCC±5%) | ||||
| 時變 | ±0.2×10−6 max. (10kΩ//10pF±10%) | ||||
| ±1.0×10−6 max. /year | |||||
| 頻率控制 | ±3.0×10−6~±5.0×10−6 / Vcont=＋1.4±1V @VCC≧＋2.6V | ||||
| 控制靈敏度 | ±3.0×10−6~±5.0×10−6 / Vcont=＋0.9±0.6V @VCC=＋1.8V | ||||
| 頻率控制極性 | 正極性 | ||||
| 啟動時間 | 2.0ms max. | ||||
| 輸出使能時間 | − | ||||
| 相位噪聲 | [f≦15MHz] | ||||
| offset 100 hz | −115dBc/Hz | ||||
| offset 1 khz | −135dBc/Hz | ||||
| offset 10 khz | −145dBc/Hz | ||||
| offset 100 khz | −145dBc/Hz | ||||
| 梱包単位 | 2000pcs./reel(φ180) | 4000pcs./reel | |||
| (φ330) | |||||
1XTV25000JBA晶振 特點
優越性
優越性
支持低電壓
低相位噪聲
單封裝結構
不需要防潮包裝管理
Moisture Sensitivity: Level 1
(IPC/JEDEC J-STD-033)
手機(W - CDMA HSPA)、GPS、產業用無線通信設備等
更多相關KDS大真空晶振型號
| 品牌 | 原廠代碼 | 型號 | 尺寸 | 頻率 |
| KDS晶振 | ZC12965 | DSA321SDN | 3225 | 23.04MHZ |
| KDS晶振 | 1XTV10000CDA | DSA321SDN | 3225 | 10.000MHZ |
| KDS晶振 | 1XTV10000MDA | DSA321SDN | 3225 | 10.000MHZ |
| KDS晶振 | 1XTV12800PEA | DSA321SDN | 3225 | 12.8MHZ |
| KDS晶振 | 1XTV26000MCA | DSA321SDN | 3225 | 26.000MHZ |
| KDS晶振 | 1XTV10000JDA | DSA321SDM | 3225 | 10.000MHZ |
| KDS晶振 | 1XTV12800CAA | DSA321SDA | 3225 | 12.800MHZ |
| KDS晶振 | 1XTV16320CBA | DSA321SDA | 3225 | 16.320MHZ |
| KDS晶振 | 1XTV16320JCA | DSA321SDM | 3225 | 16.320MHZ |
| KDS晶振 | 1XTV16384CAA | DSA321SDA | 3225 | 16.384MHZ |
| KDS晶振 | 1XTV16800CFA | DSA321SDA | 3225 | 16.800MHZ |
| KDS晶振 | 1XTV16800CBA | DSA321SDA | 3225 | 16.800MHZ |
| KDS晶振 | 1XTV16800CBC | DSA321SDA | 3225 | 16.800MHZ |
| 日本KDS晶振 | 1XTV16800JDA | DSA321SDM | 3225 | 16.800MHZ |
| KDS晶振 | 1XTV16800MBA | DSA321SDN | 3225 | 16.800MHZ |
| KDS晶振 | 1XTV19200CMA | DSA321SDA | 3225 | 19.200MHZ |
| KDS晶振 | 1XTV21850PAA | DSA321SDN | 3225 | 21.850MHZ |
| KDS晶振 | 1XTV25000JAA | DSA321SDM | 3225 | 25.000MHZ |
| KDS晶振 | 1XTV25000JBA | DSA321SDM | 3225 | 25.000MHZ |
| KDS晶振 | 1XTV30720CAA | DSA321SDA | 3225 | 30.720MHZ |
| KDS晶振 | 1XTV32768CAA | DSA321SDA | 3225 | 32.768MHZ |
| KDS晶振 | 1XTV40000JCA | DSA321SDM | 3225 | 40.000MHZ |
| KDS晶振 | 1XTV50000JBA | DSA321SDM | 3225 | 50.000MHZ |
