愛普生發布微型12M的SMD石英晶體很適合MPU時鐘Q22FA23V0058416，晶振產品成為了當下市場必備的元器件之一，追溯晶振的發展歷史深為久遠，而晶振產品為電子產品的貢獻，不亞于任何的電子元器件，都說晶振是電子元器件第二之稱--心臟，能夠適應這個時代快速變化與迭代的電子產業，同時石英晶振也能夠?yàn)榫?xì)化的應用程序提供更多選擇的可能性，它的強大性能等著我們一起深度挖掘，并且需要細致了解晶振產品的作用，以便能夠我們能夠明白它的由來和作用。
晶振的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。

Product Number16	LxWxH	Model	Frequency	CL Value	Freq.tol. @+25°C	Freq.tol./Temp.range	Temperature range
Q22FA23V0056416	3.2 x 2.5 x 0.7mm	FA-238V	14.318000 MHz	10 pF	+/-15 ppm	+/-30 ppm	-20 to +70 °C
Q22FA23V0056516	3.2 x 2.5 x 0.7mm	FA-238V	14.745600 MHz	10 pF	+/-15 ppm	+/-30 ppm	-20 to +70 °C
Q22FA23V0056716	3.2 x 2.5 x 0.7mm	FA-238V	12.000000 MHz	8 pF	+/-50 ppm	+/-30 ppm	-40 to +85 °C
Q22FA23V0057216	3.2 x 2.5 x 0.7mm	FA-238V	15.750000 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA23V0057316	3.2 x 2.5 x 0.7mm	FA-238V	13.507600 MHz	18 pF	+/-15 ppm	+/-30 ppm	-20 to +70 °C
Q22FA23V0057516	3.2 x 2.5 x 0.7mm	FA-238V	12.500000 MHz	7 pF	+/-15 ppm	+/-30 ppm	-20 to +70 °C
Q22FA23V0057616	3.2 x 2.5 x 0.7mm	FA-238V	13.521270 MHz	10 pF	+/-20 ppm	+/-22 ppm	-40 to +85 °C
Q22FA23V0057716	3.2 x 2.5 x 0.7mm	FA-238V	12.288000 MHz	12 pF	+/-20 ppm	+/-23 ppm	-40 to +85 °C
Q22FA23V0057816	3.2 x 2.5 x 0.7mm	FA-238V	13.824000 MHz	18 pF	+/-10 ppm	+/-10 ppm	-20 to +70 °C
Q22FA23V0058216	3.2 x 2.5 x 0.7mm	FA-238V	12.000000 MHz	16 pF	+/-20 ppm	+/-30 ppm	-40 to +85 °C
Q22FA23V0058316	3.2 x 2.5 x 0.7mm	FA-238V晶振	13.824000 MHz	9 pF	+/-10 ppm	+/-30 ppm	-20 to +70 °C
Q22FA23V0058416	3.2 x 2.5 x 0.7mm	FA-238V	12.000000 MHz	15 pF	+/-30 ppm	+/-30 ppm	-20 to +70 °C
Q22FA23V0058516	3.2 x 2.5 x 0.7mm	FA-238V	13.824000 MHz	15 pF	+/-10 ppm	+/-16 ppm	-30 to +85 °C
Q22FA23V0058616	3.2 x 2.5 x 0.7mm	FA-238V	12.000000 MHz	15 pF	+/-20 ppm	+/-20 ppm	-20 to +70 °C
Q22FA23V0058916	3.2 x 2.5 x 0.7mm	FA-238V	15.974400 MHz	7 pF	+/-50 ppm	+/-50 ppm	-30 to +85 °C
Product Number	LxWxH	Model	Frequency	CL Value	Freq.tol. @+25°C	Freq.tol./Temp.range	Temperature range
X1E000021001916	3.2 x 2.5 x 0.6mm	TSX-3225	16.000000 MHz	9 pF	+/-10 ppm	+/-9 ppm	-20 to +75 °C
X1E000021004716	3.2 x 2.5 x 0.6mm	TSX-3225	20.000000 MHz	9 pF	+/-10 ppm	+/-20 ppm	-40 to +105 °C
X1E000021004816	3.2 x 2.5 x 0.6mm	TSX-3225	24.000000 MHz	9 pF	+/-10 ppm	+/-20 ppm	-40 to +105 °C
X1E000021011116	3.2 x 2.5 x 0.6mm	TSX-3225	16.000000 MHz	8 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C

愛普生發布微型12M的SMD石英晶體很適合MPU時鐘Q22FA23V0058416，石英晶體諧振器，晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。

晶振一般采用如圖1a的電容三端式(考畢茲) 交流等效振蕩電路;實際的晶振交流等效電路如圖1b，其中Cv是用來調節振蕩頻率，一般用變?nèi)荻O管加上不同的反偏電壓來實現，這也是壓控作用的機理;把晶體的等效電路代替晶體后如圖1c。其中Co，C1，L1，RR是晶體的等效電路。

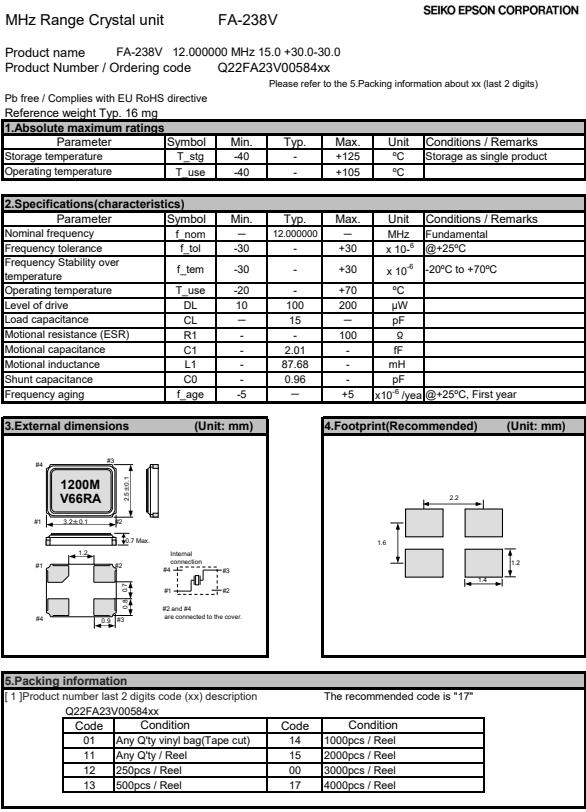

細細探索這些家電產品內部你會發現,晶振早已不在是原來的大體積了,為了實現家電產品的小型化設計,3225,mm 2520mm、2016mm、1612mm等小體積SMD晶振成為了他們的福音.雖然近年來中國大陸技臺灣地區的石英晶體振蕩器廠商的崛起,但是技術長沒有起步較早的日本深厚.目前晶振產品在技術開發上的主要趨勢體現在更高的基頻、更好的相位噪聲和相位抖動參數等指標,日本愛普生晶振利用自身的優勢推出了新一代的石英晶體振蕩器產品FA -238V系列貼片石英晶體,編碼Q22FA23V0058416  頻率12.000000兆赫，尺寸(長×寬×高)3.2 × 2.5 × 0.7 mm，負載電容9pf，頻率公差+ / -30 ppm，特征公差+ / -30 ppm，溫度范圍-20到+70°C，應用領域:手機，藍牙，無線局域網，ISM波段收音機，MPU時鐘,從而實現對市場供應的快速響應.
