"HC-49/S"石英晶體諧振器是由芯片、支架和外殼組成

來源：http://m.ike-digital.com 作者：konuaer 2014年05月06

晶振是電子元器件當中最為常用的元件之一，那么晶振只是一個大類名稱，其中有分很多的小種類，比如石英晶振，陶瓷晶振，貼片晶振等等。那石英晶振它也可以稱之為石英晶體諧振器，是不是絕得很復雜，這還不算什么，其實每個晶振小類的名稱都不單只有一種叫法，有很多，再比如貼片晶振有分為石英貼片晶拓和陶瓷貼片晶振，當然石英晶體諧振器與石英晶體振蕩器的差別很大，接下來就于康華爾電子帶大家認識石英晶體諧振器的構造。

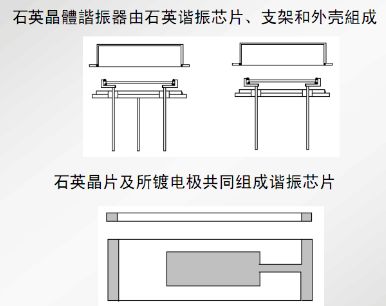

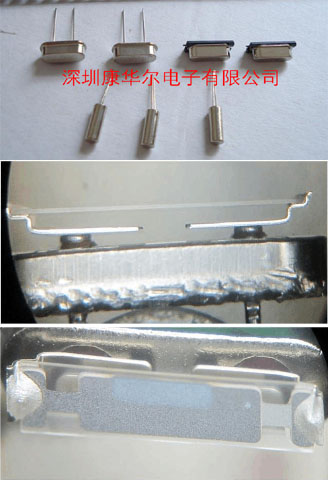

話說回來其實每種晶振都是由芯片、支架和外殼組成的，只是它們的形狀構造是不一樣的，諧振器你們也知道是不帶電壓的，接下來我給大家看一組石英晶體諧振器HC-49/S的構造圖。

     HC-49/S型石英晶體諧振器用晶片，晶片本體表面設有通過蒸鍍工藝形成的鍍銀電極、電極引出端以及連接鍍銀電極與電極引出端的過渡帶，所述電極引出端的中間設有開口于晶片側端的非鍍層區域，使得晶片本體在電極引出端中間及兩側區域形成導電膠覆蓋區域。本實用新型優點在于導電膠有一部分直接與晶片本體接觸，既不影響產品的導電性能，又加強了晶片與基座之間的粘接強度，從而提高晶體諧振器的可靠性。
    石英晶體諧振器是根據石英晶體的壓電效應制成的，若在石英晶體的兩個電極上加一電場，晶片就會產生機械變形。反之，若在晶片的兩側施加機械壓力，則在晶片相應的方向上會產生電場.
    如果在晶片的兩極上加交變電壓，晶片就會產生機械振動.同時晶片的機械振動又會產生交變電場.在一般情況下，晶片機械振動的振幅和交變電場的振幅非常微小.但當外加交變電壓的頻率為某一特定值時，振幅明顯加大，比其他頻率下的振幅大得多，這種現象稱為壓電諧振，與LC回路的諧振現象十分相似。諧振頻率與品片的切割方式、幾何形狀、尺寸等有關。
   從一塊石英晶體上按一定方向角切下薄片，在其兩個對應表面上涂敷銀層作為電極，在每個電極上各焊一根引線接到管腳，再加卜封裝外殼就構成了石英晶體諧振器，簡稱為石英晶體或晶體。石英晶體的外殼可用金屬封裝。也可用玻璃封裝。
