首頁進口晶振SMI晶體,SMD晶振,110SMX音叉表晶

SMI晶體,SMD晶振,110SMX音叉表晶

編號：41306164
頻率：32.768KHz

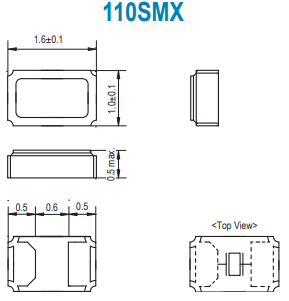

尺寸：1.6*1.0*0.5mm

SMI晶振,貼片晶振,110SMX晶振,KHz晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性.

　　SMI晶體,SMD晶振,110SMX音叉表晶.該類產品符合RoHS規定,滿足無鉛焊盤的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

　　石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,石英晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為X軸,短邊為Z軸,面為Y軸.

　　SMI是Crystal Technology的新興領導者.在積極的研究和努力的基礎上,我們積極為電子社會做出貢獻,迅速開發出先進的晶振Crystal產品.我們專注于最新的SMD版本的水晶振動子,時鐘OSC,TCXO,VCXO,OCXO和MCF.并提供高質量和高穩定性的產品,并具有從16.000kHz(低)到350.000MHz(高)頻率的高可靠數據,嚴格的質量控制和嚴格的運輸檢查.除了SMD版本,我們還可以提供通孔類型的產品.此外,我們準備盡可能滿足特殊規格.

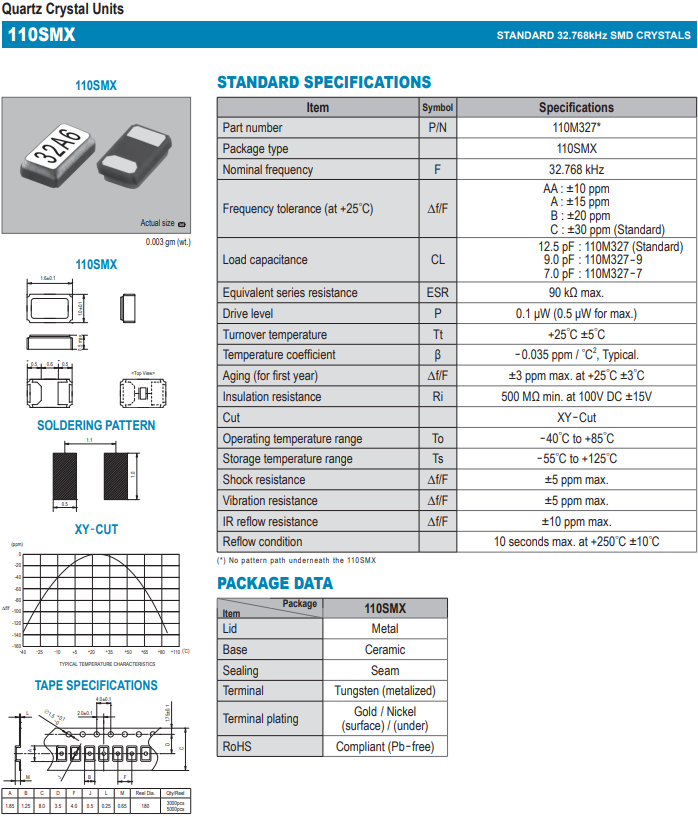

SMI晶振	單位	110SMX晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-50°C～+125°C	裸存
工作溫度	T_use	-40°C～+80°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±10,±15,±20,±30ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.ike-digital.com/
頻率溫度特征	f_tem	±50× 10^-6 /-20°C～+70°C	超出標準的規格請聯系我們.
負載電容	CL	7pF,9pF,12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發SMI晶振功能失常或擊穿的閉門或雜散現象.

電源線路

　　電源的線路阻抗應盡可能低.

輸出負載

　　建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致進口晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

　　重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

　　進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

　　不建議從中間電位和/或極快速通電,否則會導致貼片晶振無法產生振蕩和/或非正常工作.

　　SMI晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.

　　消除事故和環境方面的偶發事件,減少?gòu)U物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.

　　對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.

　　SMI晶振集團生產無源晶振的同時減少污染物排放,對不可再生的資源進行有效利用.減少?gòu)U物的產生,對其排放的責任進行有效管理,有效地使用能源.通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.

　　創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
