臺灣貼片晶振,XZ-2016系列晶振,TAITIEN無源晶體

編號：67885310
頻率：16.0~60.0MHZ
尺寸：2.0*1.6mm

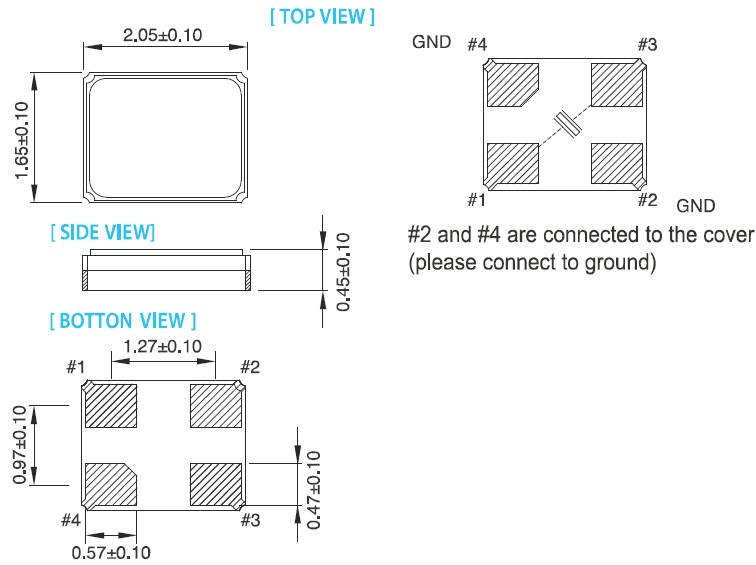

臺灣貼片晶振,XZ-2016系列晶振,TAITIEN無源晶體,泰藝XZ-2016系列的封裝尺寸為2.05x1.65x0.45mm,采用的是8mm寬膠帶卷包自動裝配,可指定頻率表范圍16.0MHZ~60.0MHZ,頻率偏差僅10ppm,負載電容3PF,有更多的參數指定要求的...

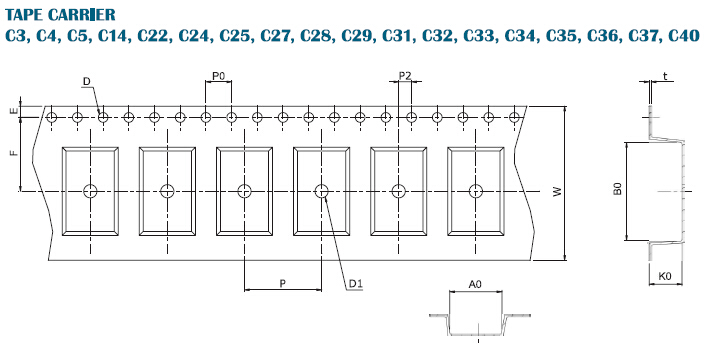

臺灣貼片晶振,XZ-2016系列晶振,TAITIEN無源晶體,泰藝XZ-2016系列的封裝尺寸為2.05 x 1.65 x 0.45mm,采用的是8mm寬膠帶&卷包自動裝配,可指定頻率表范圍16.0MHZ~60.0MHZ,頻率偏差僅±10ppm,負載電容3PF,有更多的參數指定要求的可以聯系我們業務,泰藝電子生產的產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合無鉛環保標準.

泰藝電子立基臺灣,在美國與中國大陸均設有生產據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.泰藝電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.

規格參數	XZ-2016
頻率范圍	16.0~60.0MHZ
存儲溫度	-55℃~+125℃
工作溫度	-40℃~+85℃
頻率偏差	±20ppm
負載電容	3.0 pF
激勵電平	10~300uW
串聯電阻	100Ω
老化率	±1.0 to ±3.0ppm/year

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.泰藝電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「泰藝電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.

振蕩器的輸出頻率是CL的函數.如果晶體是額定的CL 16 pf,指定的頻率優化的CL 16 pf振蕩器電路.

CL可以估計如下:

Cstray電路中的寄生電容,通常2-5pF,Ci和公司外部電容器在振蕩器電路.CL電路中必須盡可能接近16 pf達到指定的輸出頻率.如果指定的振蕩頻率高于,電容器的值應該增加到更低的頻率.另一方面,如果頻率低于指定,電容值需要提高輸出頻率降低.當CL = 16 pf,C1和公司將大約22-30pF,加上額外的寄生電容.C1和的值用于電路有限公司將會有很大的影響CL輸出頻率的影響.

TAITIEN提供振蕩器“匹配測試”給我們的客戶以確定正確的價值觀的電容器使用振蕩器電路達到名義輸出頻率.
