首頁歐美晶振 AEK晶振AEK高品質晶振,AE55100H-1590,六腳貼片晶振,俄羅斯進口晶振

AEK高品質晶振,AE55100H-1590,六腳貼片晶振,俄羅斯進口晶振

編號：90923386
頻率：1590MHz
尺寸：3.0x3.0mm

AEK高品質晶振,AE55100H-1590,六腳貼片晶振,俄羅斯進口晶振,A141-1400M1,無源諧振器，俄羅斯進口晶振，AEK安克晶振，型號AE55100H，編碼為：AE55100H-1590，頻率為：1590MHz，小體積晶振尺寸：3.0x3.0mm，六墊腳貼片晶...

AEK高品質晶振,AE55100H-1590,六腳貼片晶振,俄羅斯進口晶振,A141-1400M1,無源諧振器，俄羅斯進口晶振，AEK安克晶振，型號AE55100H，編碼為：AE55100H-1590，頻率為：1590MHz，小體積晶振尺寸：3.0x3.0mm，六墊腳貼片晶振，SAW濾波器，無源晶振，石英貼片晶振，石英晶體諧振器，石英晶振，無鉛環保晶振，超小型，輕薄型。應用于：通訊設備，無線網絡，藍牙模塊，電腦主板，物聯網，工業，消費電子，儀器儀表設備，數碼電子等應用。

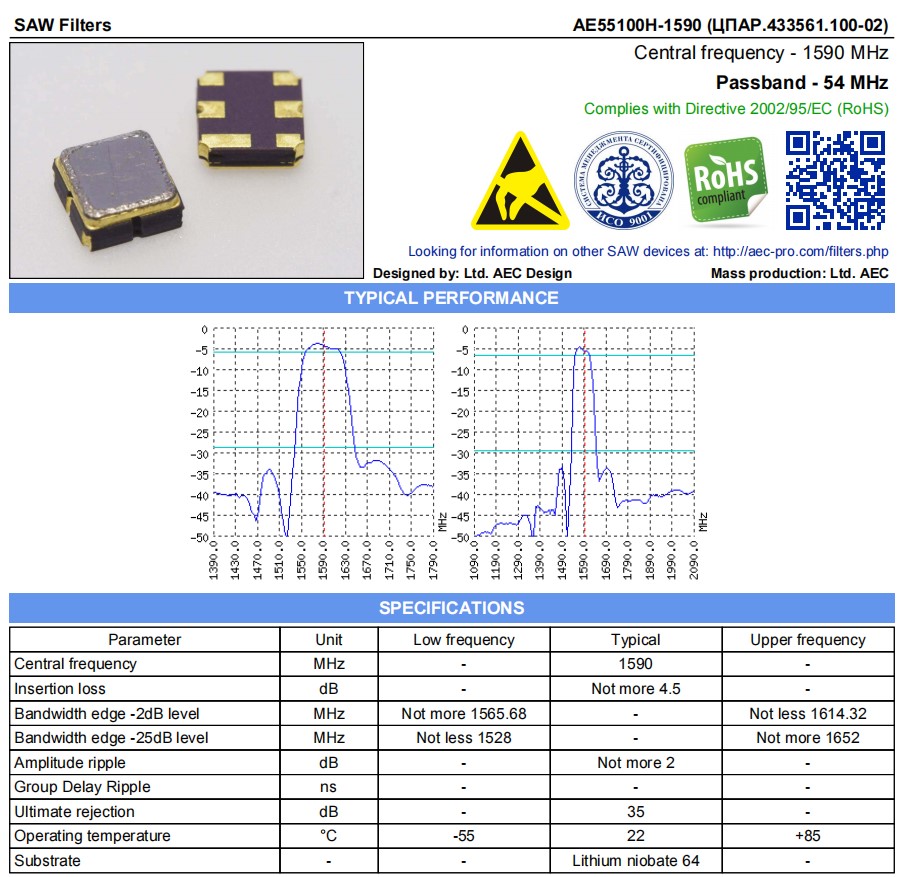

AEK高品質晶振,AE55100H-1590,六腳貼片晶振,俄羅斯進口晶振,A141-1400M1,無源諧振器，參數表

SPECIFICATIONS

Parameter

Unit

Low frequency

Typical

Upper frequency

Central frequency

MHz

1590

Insertion loss

Not more 4.5

Bandwidth edge -2dB level

MHz

Not more 1565.68

Not less 1614.32

Bandwidth edge -25dB level

MHz

Not less 1528

Not more 1652

Amplitude ripple

Not more 2

Group Delay Ripple

Ultimate rejection

Operating temperature

°C

-55

+85

Substrate

Lithium niobate 64

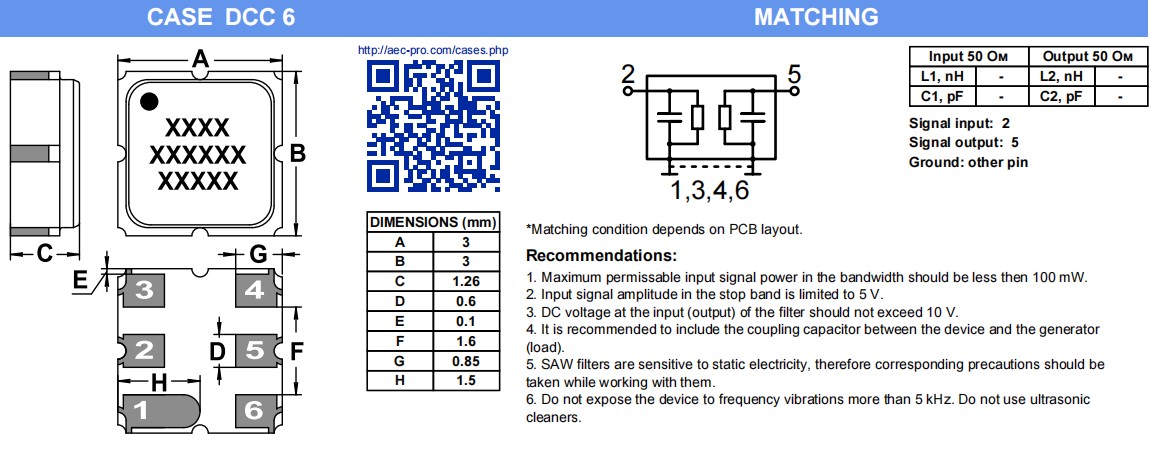

AEK高品質晶振,AE55100H-1590,六腳貼片晶振,俄羅斯進口晶振,A141-1400M1,無源諧振器,尺寸圖

AEK高品質晶振,AE55100H-1590,六腳貼片晶振,俄羅斯進口晶振,A141-1400M1,無源諧振器

建議值：

1，Мaximum允許的輸入信號功率應小于100 mW

2，在停止波段內的輸入信號幅值被限制為5V

3，濾波器輸入（輸出）處的直流電壓不應超過10V石英晶體諧振器

4，建議在設備和發電機（負載）之間的耦合電容器

5，鋸波過濾器對靜電敏感，因此在工作時應采取相應的預防措施

6.，不要使設備暴露于頻率振動超過5 kHz的地方

7，不要使用超聲波清潔劑

AEK高品質晶振,AE55100H-1590,六腳貼片晶振,俄羅斯進口晶振,A141-1400M1,無源諧振器
小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品。
