首頁進口晶振美國CTS石英晶振CTS晶振425,425F35B027M0000無源貼片晶振

CTS晶振425,425F35B027M0000無源貼片晶振

編號：75915529
頻率：27MHZ
尺寸：2.5*2.0mm

CTS晶振425,425F35B027M0000無源貼片晶振,西迪斯晶振,歐美進口晶振,石英晶體,SMD晶振,石英貼片晶振,石英晶體諧振器,型號425,編碼425F35B027M0000是一款金屬面四腳貼片型的音叉晶體,尺寸為2520mm,頻率為20MHZ,產品具備...

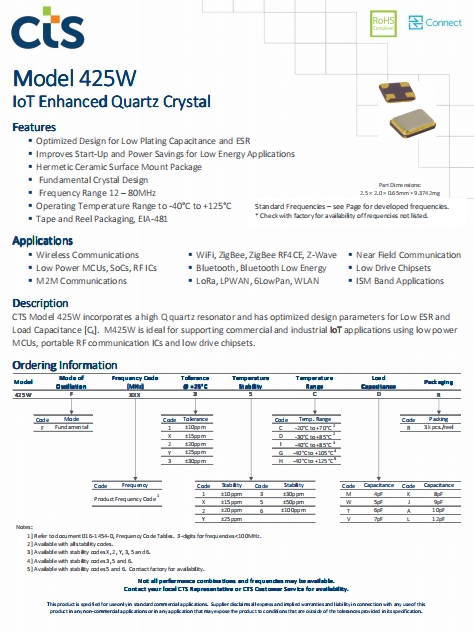

CTS晶振425,425F35B027M0000無源貼片晶振,西迪斯晶振,歐美進口晶振,石英晶體,SMD晶振,石英貼片晶振,石英晶體諧振器,型號425,編碼425F35B027M0000是一款金屬面四腳貼片型的音叉晶體,尺寸為2520mm,頻率為20MHZ,產品具備良好的穩定性能和耐壓性能.特點優化設計為低電鍍電容和ESR提高啟動和節能為低能耗應用密封陶瓷表面安裝包基本晶體設計頻率范圍12-80MHz工作溫度范圍到-40°C到+125°C磁帶和卷軸包裝，應用程序應用無線通信低功耗微片機，SoCs，射頻集成電路M2M通信WiFi，ZigBee，ZigBee RF4CE，Z-Wave藍牙，藍牙低能量LoRa，LPWAN，6低Pan，W局域網近場通信低驅動芯片組ISM頻帶應用程序.
425F22A048M0000石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.CTS晶振425,425F35B027M0000無源貼片晶振,

425F35B027M0000晶振規格表

晶振	單位	425晶振	石英晶振基本條件
標準頻率	f_nom	20MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.1~0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準), (±10 × 10-6 ～ ±30 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.ike-digital.com/
頻率溫度特征	f_tem	±20 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7pF,8pF，9pF,10pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	≤ 50 KΩ	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

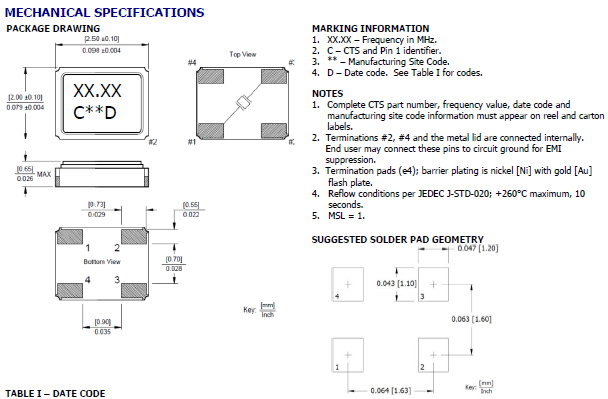

CTS晶振425,425F35B027M0000無源貼片晶振 尺寸圖

425F35B027M0000晶振使用注意事項

耐焊性
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于貼片無源晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。CTS晶振425,425F35B027M0000無源貼片晶振

雖然CTS持續改進質量和服務,我們也努力避免造成任何負面的環境影響我們的日常活動和制造過程.

CTS晶振組件臺灣,公司積極開展環境保護活動,遵守環境法律法規,和追求持續改進和污染預防實現低污染,節約能源,減少廢物,零事故,創造一個舒適的工作環境.

我們的IT系統不斷改進,達到了自2009年以來紙張使用量減少60%.CTS晶振425,425F35B027M0000無源貼片晶振

我們目前與國內客戶和3國內供應商合作,再使用和再回收包裝.自2009年以來,這已經被提升.

我們加強了CTS晶振指撥開關的制造過程,減少了噪音水平到85分貝或更少.

在2012年至2013年期間,我們的設施保護工作取得了減少用水量為12190噸.我們降低了189021千瓦時的電力消耗.

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Frequency	Size / Dimension 尺寸
425F22A024M5760	CTS晶振	425	24.576MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A024M5760	CTS晶振	425	24.576MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A024M5760	CTS晶振	425	24.576MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A016M3676	CTS晶振	425	16.3676MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A016M3676	CTS晶振	425	16.3676MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A016M3676	CTS晶振	425	16.3676MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A025M0000	CTS晶振	425	25MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A025M0000	CTS晶振	425	25MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A025M0000	CTS晶振	425	25MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A027M0000	CTS晶振	425	27MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A027M0000	CTS晶振	425	27MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A027M0000	CTS晶振	425	27MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A030M0000	CTS晶振	425	30MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A030M0000	CTS晶振	425	30MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A030M0000	CTS晶振	425	30MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A048M0000	CTS晶振	425	48MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A048M0000	CTS晶振	425	48MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A048M0000	CTS晶振	425	48MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35E027M0000	CTS晶振	425	27MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35E027M0000	CTS晶振	425	27MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35E027M0000	CTS晶振	425	27MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B020M0000	CTS晶振	425	20MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B020M0000	CTS晶振	425	20MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B020M0000	CTS晶振	425	20MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B024M0000	CTS晶振	425	24MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B024M0000	CTS晶振	425	24MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B024M0000	美國CTS石英晶振	425	24MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B025M0000	CTS晶振	425	25MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B025M0000	CTS晶振	425	25MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B025M0000	CTS晶振	425	25MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B027M0000	CTS晶振	425	27MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B027M0000	CTS晶振	425	27MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B027M0000	CTS晶振	425	27MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B016M0000	CTS晶振	425	16MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B016M0000	CTS晶振	425	16MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B016M0000	CTS晶振	425	16MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A024M0000	CTS晶振	425	24MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A024M0000	CTS晶振	425	24MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A024M0000	CTS晶振	425	24MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A020M0000	CTS晶振	425	20MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A020M0000	CTS晶振	425	20MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F22A020M0000	CTS晶振	425	20MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B040M0000	CTS晶振	425	40MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B040M0000	CTS晶振	425	40MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B026M0000	CTS晶振	425	26MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35B038M4000	CTS晶振	425	38.4MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35E016M0000	CTS晶振	425	16MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
425F35E020M0000	CTS晶振	425	20MHz	0.098" L x 0.079" W (2.50mm x 2.00mm)
