R?和Q在石英諧振器電路中代表的意義
來源：http://m.ike-digital.com 作者：康華爾電子 2019年04月27
以往探討或提供的石英晶體諧振器資料中，經常會提到諧振電阻和振動質量，是行業里比較專業的術語，一般不是從事晶體開發和設計的，會不理解是什么意思。先來說說這兩個的代號，諧振電阻是石英晶體電路布局圖里常見到的R1，而振動質量就是經常提到的Q值，下面是R1和Q值詳細的解說。
諧振電阻R1：
諧振電阻R1由諧振器的衰減產生。為了確定總衰減，有利的是引入阻尼常數J1=R1C1。厚度剪切振動的衰減主要是由以下原因引起的：材料J“的粘性阻尼，諧振器JN的有限尺寸的阻尼和氣體JG周圍的水晶振子的阻尼（在真空殼體中省略）和最可忽略的電阻，電極JE。
對于自然界中發現的石英（石英晶體），常數J“取決于材料的內部損耗，J”=10@10-15s。對于目前幾乎專用的合成石英，根據材料的質量等級，該值為10...18@10-15s。對于雙凸面諧振器a=5@10-10，對于平坦諧振器a=100@10-10，a的可實現的最小值取決于諧振器的形狀常數a。多面行星的值位于這兩個值之間。由于設計和制造變化的必要妥協，這些值最多為指定最小值的3倍，如果對其他參數有特殊要求，則更高（圖2.54）。
在給定固定諧振器尺寸的情況下不能低于給定產品R1C1的事實可能導致值C1被非常大的電極增加以便實現更小的諧振電阻。出于穩定性的原因，不鼓勵這樣做，因?yàn)橛捎谡袷巺^(qū)域的擴大，諧振器的邊緣不再處于振蕩靜止?fàn)顟B(tài)，支架將影響厚度-剪切振蕩。此外，C1電路電容的大值對工作頻率的影響更大。這兩個因素都是不受歡相反，石英振蕩器電路應該設計成使得存在足夠的反饋儲備，特別是因?yàn)楸仨毼諟囟确秶鷥?nèi)的諧振電阻的任何波動和諧振電阻的負載依賴性。由于半導體電路的放大系數通常受溫度和工作電壓波動的影響，因此設計沒有儲備的電路總是會導致問題，最近大量生產這些器件。

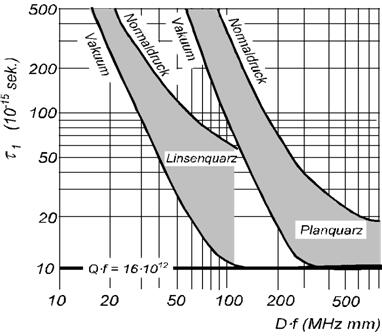

圖2.54.J1用于AT切割石英
振動質量Q:
限制在足夠大的諧振器直徑和抽空的殼體，因此在理想條件下由于材料的粘性損失。可達到的最大質量取決于頻率，隨著頻率的增加而降低（圖2.55）：

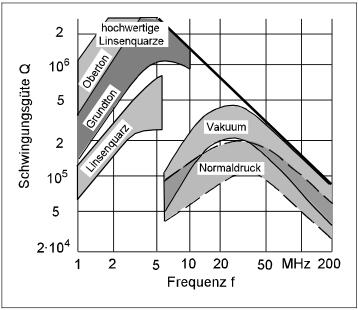

圖2.55.AT剪切石英的振動質量
因此，在2...5MHz的頻率范圍內制造具有特別高的所需振動質量的時鐘晶振。另一方面，使用頻率高于200MHz的石英晶體沒有意義，因?yàn)槎唐诜€(wěn)定性（相位噪聲）由于質量下降而呈現出不利的值。在這種情況下，通過適當?shù)碾娮颖额l，您將獲得更好的結果。
石英晶體和石英晶體振蕩器的設計相對來說，是比較復雜的，要了解和學習的知識理論和操作非常多，才能制造出一顆完整的晶振，雖然普通的諧振器結構簡單，但要讓它的穩定性和性能發揮到最好，都要依賴工程師們慎密的設計和開發。
諧振電阻R1：
諧振電阻R1由諧振器的衰減產生。為了確定總衰減，有利的是引入阻尼常數J1=R1C1。厚度剪切振動的衰減主要是由以下原因引起的：材料J“的粘性阻尼，諧振器JN的有限尺寸的阻尼和氣體JG周圍的水晶振子的阻尼（在真空殼體中省略）和最可忽略的電阻，電極JE。
對于自然界中發現的石英（石英晶體），常數J“取決于材料的內部損耗，J”=10@10-15s。對于目前幾乎專用的合成石英，根據材料的質量等級，該值為10...18@10-15s。對于雙凸面諧振器a=5@10-10，對于平坦諧振器a=100@10-10，a的可實現的最小值取決于諧振器的形狀常數a。多面行星的值位于這兩個值之間。由于設計和制造變化的必要妥協，這些值最多為指定最小值的3倍，如果對其他參數有特殊要求，則更高（圖2.54）。
在給定固定諧振器尺寸的情況下不能低于給定產品R1C1的事實可能導致值C1被非常大的電極增加以便實現更小的諧振電阻。出于穩定性的原因，不鼓勵這樣做，因?yàn)橛捎谡袷巺^(qū)域的擴大，諧振器的邊緣不再處于振蕩靜止?fàn)顟B(tài)，支架將影響厚度-剪切振蕩。此外，C1電路電容的大值對工作頻率的影響更大。這兩個因素都是不受歡相反，石英振蕩器電路應該設計成使得存在足夠的反饋儲備，特別是因?yàn)楸仨毼諟囟确秶鷥?nèi)的諧振電阻的任何波動和諧振電阻的負載依賴性。由于半導體電路的放大系數通常受溫度和工作電壓波動的影響，因此設計沒有儲備的電路總是會導致問題，最近大量生產這些器件。
圖2.54.J1用于AT切割石英
振動質量Q:
限制在足夠大的諧振器直徑和抽空的殼體，因此在理想條件下由于材料的粘性損失。可達到的最大質量取決于頻率，隨著頻率的增加而降低（圖2.55）：
圖2.55.AT剪切石英的振動質量
因此，在2...5MHz的頻率范圍內制造具有特別高的所需振動質量的時鐘晶振。另一方面，使用頻率高于200MHz的石英晶體沒有意義，因?yàn)槎唐诜€(wěn)定性（相位噪聲）由于質量下降而呈現出不利的值。在這種情況下，通過適當?shù)碾娮颖额l，您將獲得更好的結果。
石英晶體和石英晶體振蕩器的設計相對來說，是比較復雜的，要了解和學習的知識理論和操作非常多，才能制造出一顆完整的晶振，雖然普通的諧振器結構簡單，但要讓它的穩定性和性能發揮到最好，都要依賴工程師們慎密的設計和開發。
